ZYG型打刀缸性能規格
ZYG型打刀缸是一種氣液增壓式打刀缸。該種打刀缸把壓力較小的氣壓轉變成壓力較大的液壓，從而使數控機床能利用成本較低的氣壓就可產生其所需的較大打刀力。
1、能自動將進入油缸內的空氣排出，使增壓缸的出力與行程保持不變。
2、采用高質量的耐磨導向環和德國進口密封圈。
3、采用專利技術杜絕氣缸空氣進入油缸。
4、性能穩定、使用壽命長。

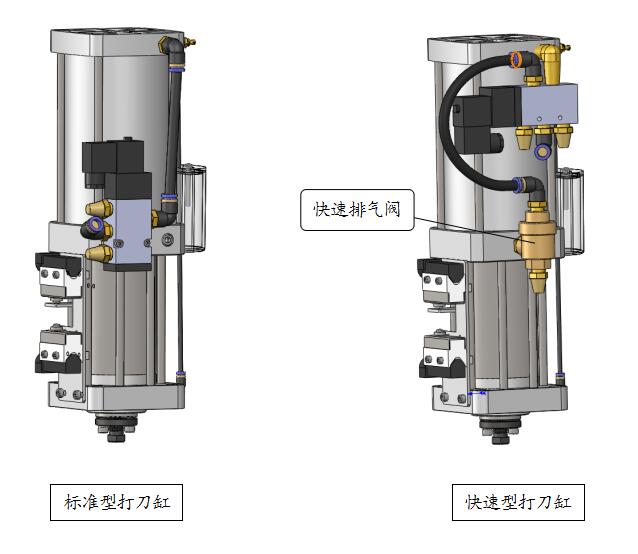

各種ZYG型打刀缸均有標準型打刀缸和快速型打刀缸之分；快速打刀缸打刀速度要比普通打刀缸快30%左右?？焖俅虻陡撞捎么笸◤诫姶砰y，另加一快速排氣閥，加快打刀缸的進氣和排氣速度，以實現快速打刀。

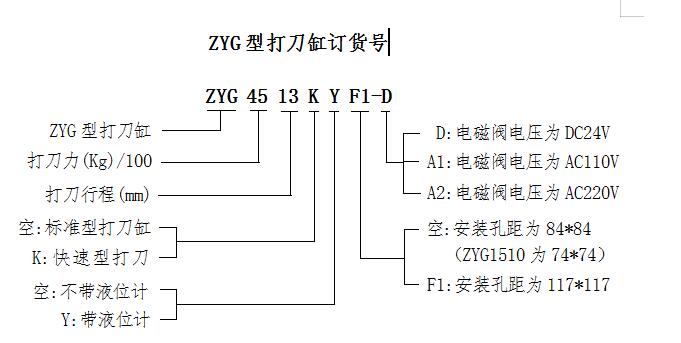

ZYG型 打刀缸訂貨舉例
如：ZYG4013KYF1-D表示
1. 打刀缸為ZYG 型打刀缸
2. 打刀力為4000Kg
3. 打刀行程為13mm
4. 打刀缸為快速型打刀缸
5. 打刀缸油杯帶液位計
6. 安裝孔距為117*117
7. 電磁閥電壓為DC24V
ZYG型打刀缸規格參數表
型號 | 打刀力(Kg) | 行程 mm | 總高 mm | 空載打刀速度 (s/次) | 適用機床 | 下載圖紙 | ||||
進氣氣源壓力（Mpa） | ||||||||||
0.4 | 0.5 | 0.6 | 標準型 | 快速型 | ||||||
√ ZYG1510 | 1050 | 1310 | 1580 | 10 | 268 | 0.17 | 30# 刀柄 | |||
ZYG2013 | 1480 | 1850 | 2220 | 13 | 315 | 0.33 | ||||
ZYG3013 | 1960 | 2450 | 2940 | 13 | 315 | 0.38 | 40# 刀柄 | |||
ZYG3513 | 2400 | 3000 | 3600 | 13 | 362 | 0.43 | 0.36 | |||
ZYG4013 | 2660 | 3330 | 4000 | 13 | 362 | 0.46 | 0.40 | |||
ZYG4018 | 2660 | 3330 | 4000 | 18 | 444 | 0.64 | 0.55 | |||
√ ZYG4513 | 3180 | 3970 | 4770 | 13 | 376 | 0.58 | 0.46 | |||
ZYG4515 | 3180 | 3970 | 4770 | 15 | 434 | 0.70 | 0.55 | |||
50# 刀柄 | ||||||||||
ZYG4517 | 3180 | 3970 | 4770 | 17 | 469 | 0.79 | 0.62 | |||
ZYG6015 | 3840 | 4800 | 5770 | 15 | 498 | 0.80 | 0.58 | |||
√ ZYG7015 | 4540 | 5680 | 6820 | 15 | 403 | 0.94 | 0.62 | |||
ZYG7017 | 4540 | 5680 | 6820 | 17 | 440 | 1.06 | 0.72 | |||
ZYG7020 | 4540 | 5680 | 6820 | 20 | 496 | 1.25 | 0.85 | |||
ZYG7515 | 4960 | 6200 | 7450 | 15 | 436 | 0.94 | 0.64 | |||
ZYG7517 | 4960 | 6200 | 7450 | 17 | 471 | 1.08 | 0.74 | |||
1. 打√為相應機床推薦使用打刀缸型號，
2. 各種快速型打刀缸安裝尺寸均與對應標準型打刀缸一樣
